USB電源供給能力チェッカー

USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック



USB機器の不具合チェックやUSB充電器の性能確認に最適!
USBでつながる機器を通る電流と電圧を簡単に計測することができます。
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック



例えばこんな時に…

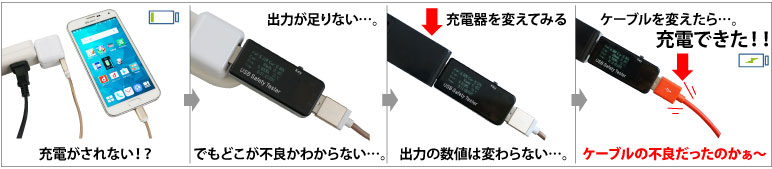

スマホ・タブレットが充電されない!原因の機器を探したい!
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック

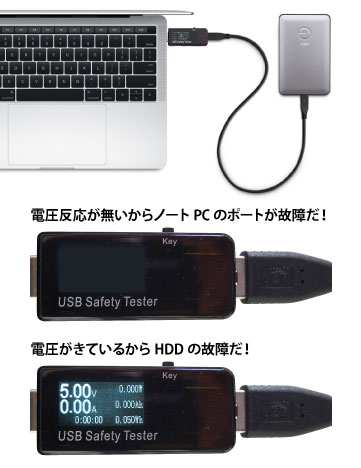

USBメモリや外付けSSD/HDDが認識しない
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック

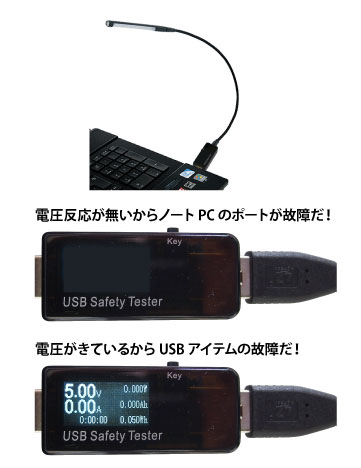

USBライトが光らない、USB扇風機回らない
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
*故障原因によっては電流が感知することがあります。



他にも

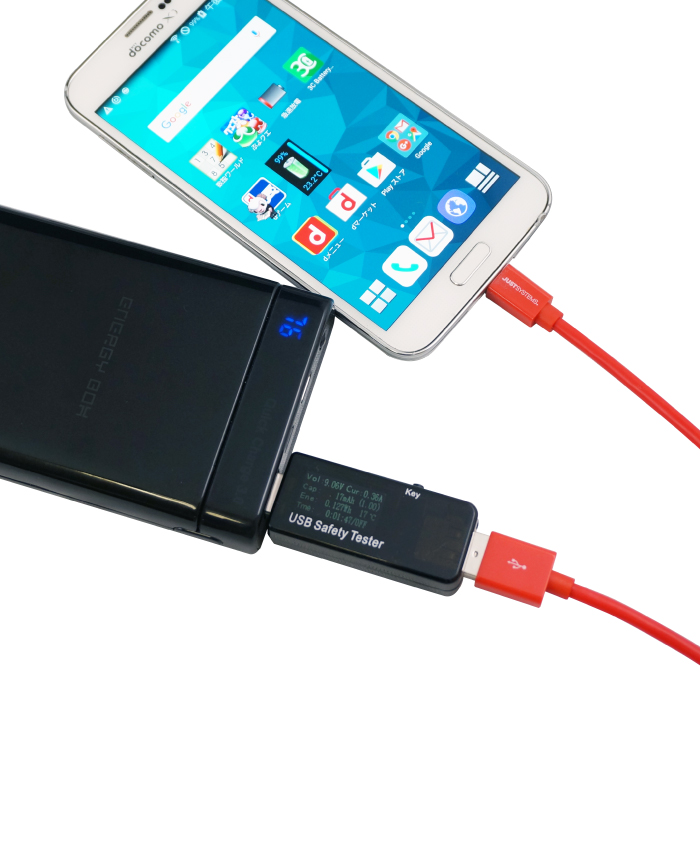

スマートフォンの通常充電と高速充電(QuickCherge3.0)の比較

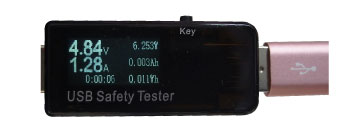

通常モードで充電すると
電圧は4.84V、電流が1.28A。消費電力およそ6W
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
Quick Chargeモードで充電すると
電圧は9.18V、電流が1.33A。消費電力およそ12W
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック

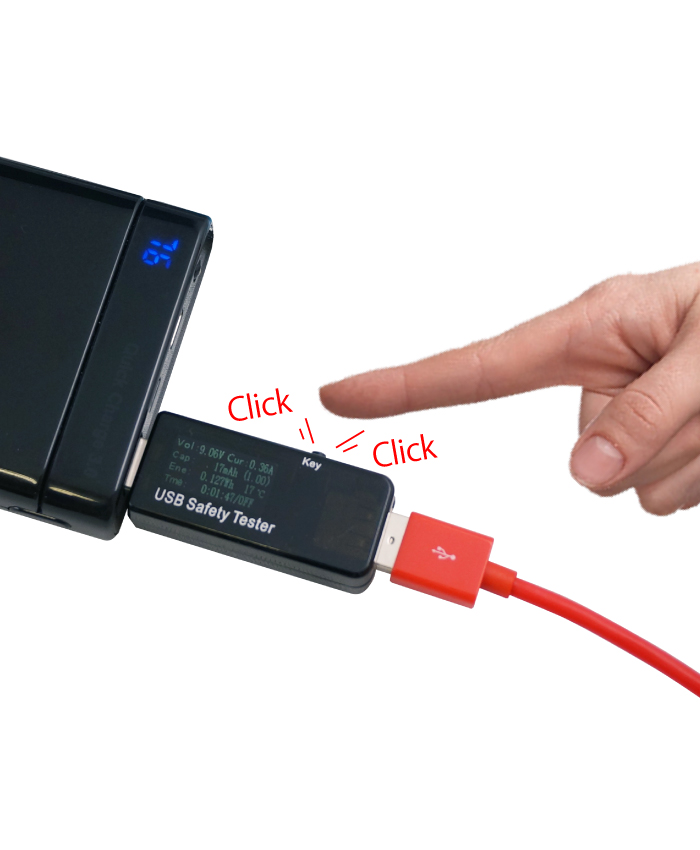

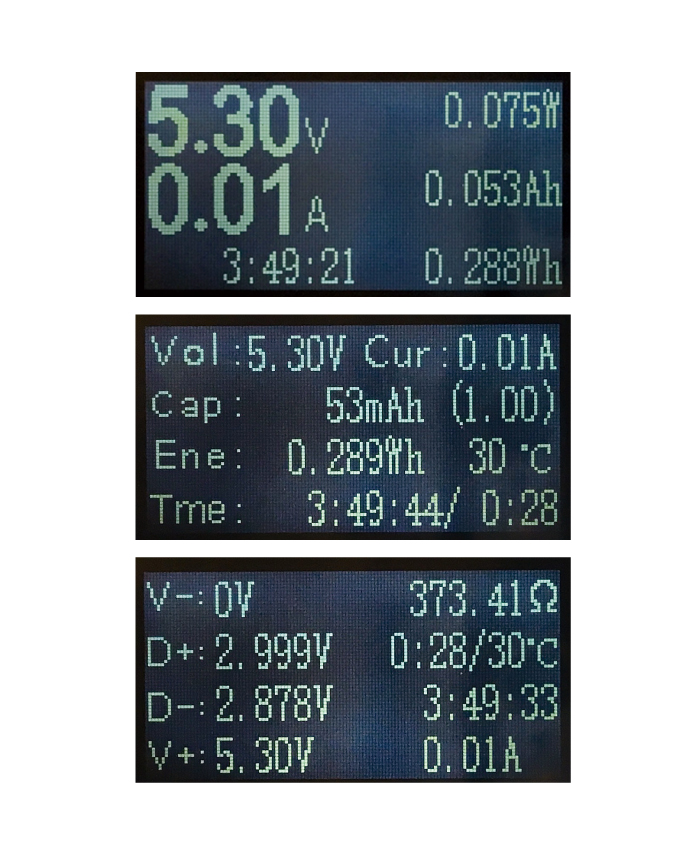

多彩な表示画面!KEYを1回押すごとに液晶画面が変わる!

USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック

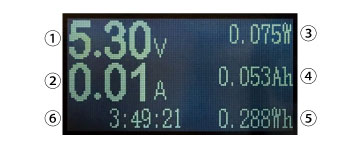

メイン画面(画面1)
この画面は電圧/電流/電力と、積算の電流量/電力量/デバイス接続時間を表示します。
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
①メイン電圧(V)
②メイン電流(A)
③電力(W)
④積算電流量(Ah)
⑤積算電力量(Wh)
⑥デバイス接続時間
電圧/電流の値が大きく表示されるので、リアルタイムで通電状況の確認に最適です。

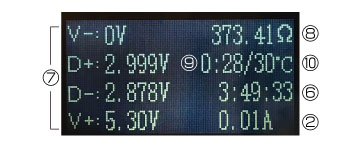

USB機器情報(画面2)
この画面はUSBラインの各情報を表示します。
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
②メイン電流(A)
⑥デバイス接続時間
⑦USB端子書く電圧(V)
V-、V+ : USBの電圧
D+、D- : USBデータ線の各電圧
⑧計算によるデバイス抵抗値(Ω)
⑨切タイマー
⑩本体温度
USBコネクタの各端子にかかる電圧を個別に表示するので、接続機器に異常な電圧がかかっていないか確認できます。

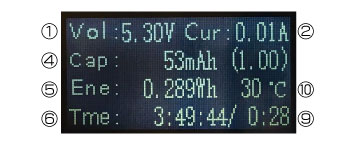

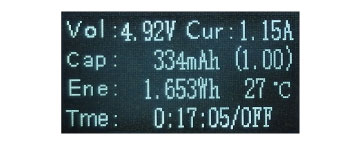

充電経過情報(画面3)
この画面はバッテリーとの情報を表示します。
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
①メイン電圧(V)
②メイン電流(A)
④積算電流量(Ah)
⑤積算電力量(Wh)
⑥デバイス接続時間
⑨切タイマー
⑩本体温度
タイマーモードを利用して、電源OFFまでにどれだけ電流が流れか、また電力が消費されたか確認できます。
切タイマーの設定
充電経過情報画面(画面3)で切タイマーの設定ができます。
USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
①Keyボタンを5回連続で押すとビープ音がして、画面右下の切タイマー表示が点滅します。
②Keyボタンで設定を変更します。2回押しは逆回りになります。OFF→AO..→24:00→23:00→(中略)→2:00→1:00→OFF

■OFF : 切タイマーを無効にします。(初期設定)
■AO.. : Auto Off。自動的に本製品が判別してオフにします。
■24:00〜1:00 : 残時間を表示します。デバイスを接続している間、この時間が減算していきます。

③設定を終了するには、約5秒間操作せずに待ちます。
●本製品をパソコンに接続して切タイマーを使用した場合、OSとデバイス所接続が強制的に切断されるのでご注意ください。

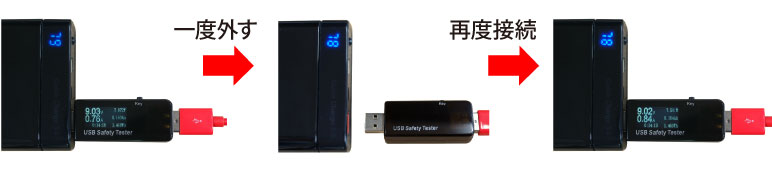

情報積載レジューム機能!

USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
手元にあるバッテリーの性能をチャックしたい時などに、一度取り外しても測定データを記憶し、次回接続時に連続して積算計測ができます。
*時間表記の秒単位はリセットされます。

データ転送スルー対応!

USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック
本製品で測定しながら、USBメモリーや外付けHDD/SSDなどを使用する場合もUSB2.0データ転送が可能です。
*本製品は記憶媒体ではなく外部ストレージとして使用できません。
*液晶表示データを外部にコピーすることはできません。

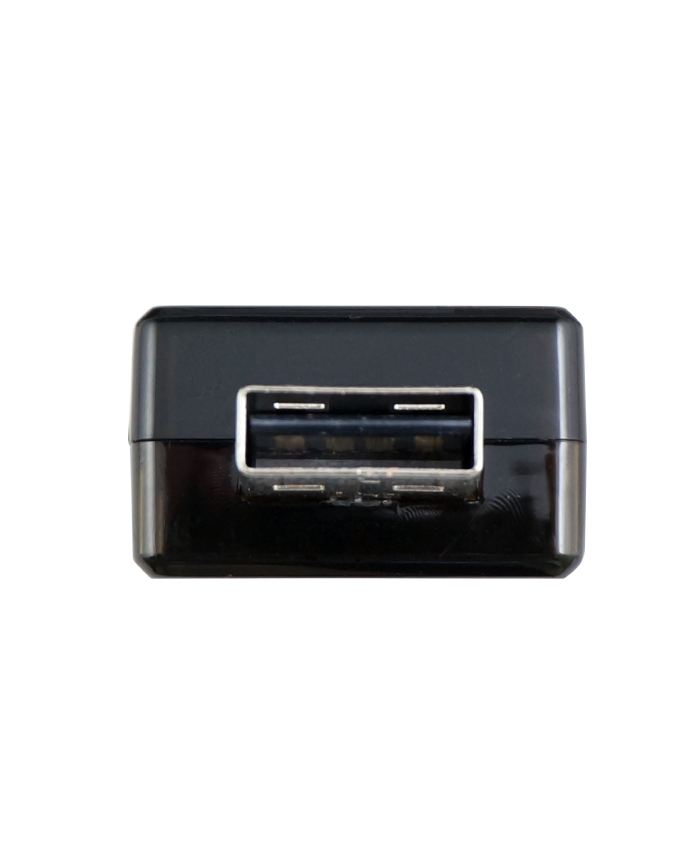

USBオス側コネクタにリバーシブル端子を採用!

USB電源供給能力チェッカー KM-04 アイネックス/アイティプロテック



製品サイズ

外形寸法 W24×D65×H14mm (ボタンを除く)



付属品

付属品 製品マニュアル


製品仕様

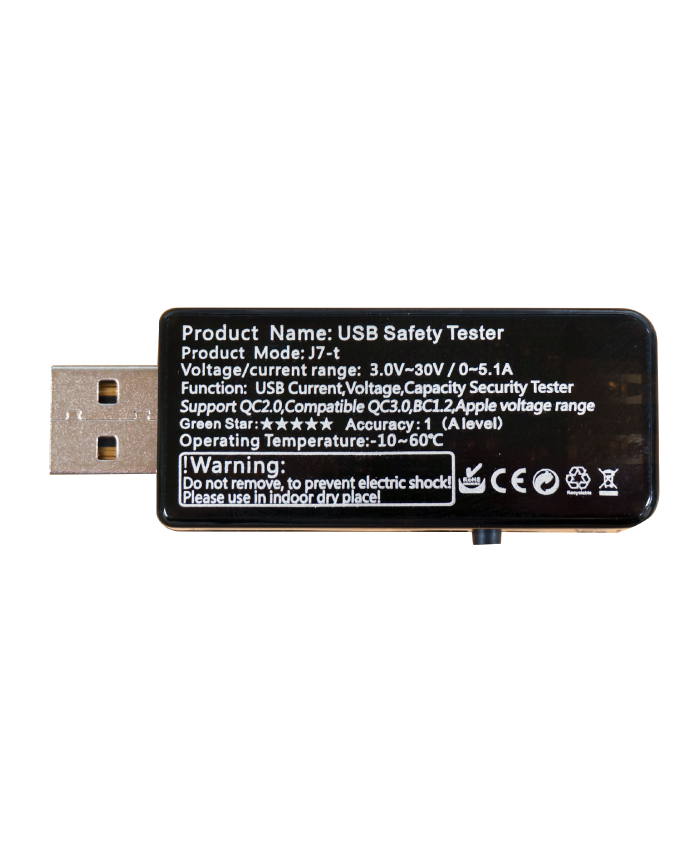

型番 KM-04
JANコード 4562412833912

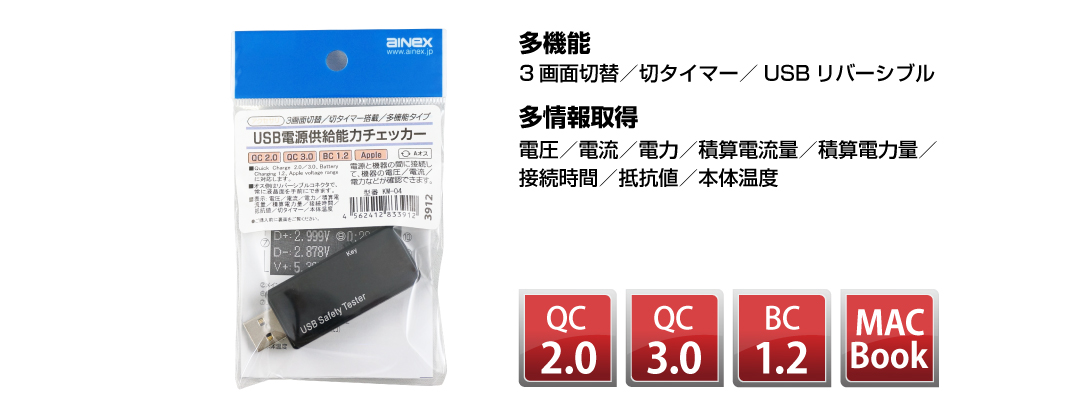

表示内容 電圧/電流/電力/積算電流量/積算電力量/接続時間/抵抗値/切タイマー/本体温度

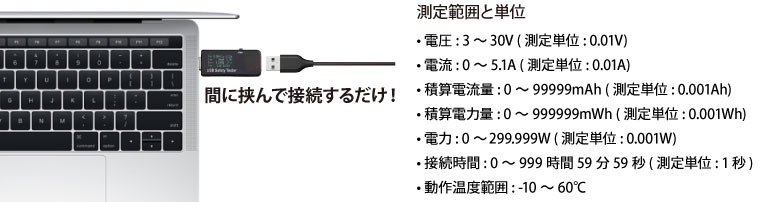

測定範囲と単位
(画面によって表示単位と桁数は異なる)
電圧 : 3~30V (測定単位: 0.01V)
電流 : 0~5.1A (測定単位: 0.01A)
積算電流量 : 0~99999mAh (測定単位: 0.001Ah)
積算電力量 : 0~999999mWh (測定単位: 0.001Wh)
電力 : 0~299.999W (測定単位: 0.001W)
接続時間 : 0~999時間59分59秒 (測定単位: 1秒)
動作温度範囲 -10~60℃
サポート範囲 QC2.0、QC3.0、BC1.2、Apple voltage range
USB規格 USB 2.0/1.1規格対応
コネクタ形状 周辺機器側: USB 2.0 Standard-A メス
電源側: USB 2.0 Standard-A オス リバーシブル
サイズ W24×D65×H14mm (ボタンを除く)
材質 プラスチック
カラー クリアブラック
本製品をご使用前に、付属の説明書をお読みください。
高温多湿、温度差の激しい場所、振動などがある場所では使用しないでください。
本製品の保証は、日本国内でご使用の場合のみ、対象とさせて頂きます。
Quick Chargeは電源/デバイス/ケーブルなど全てがQuick Chargeに対応している必要があります。
本製品をパソコンに接続して切タイマーを使用した場合、OSとデバイスの接続が強制的に切断されるのでご注意ください。
製品は汎用品であり、全ての組み合わせにおいて動作を保証するものではありません。
本製品は簡易計測機器のため、計測値の厳密な正確性は保証できない場合があります。あらかじめご了承ください。
本製品の使用中に発生した接続機器の破損、データの損壊については保証いたしかねます。
